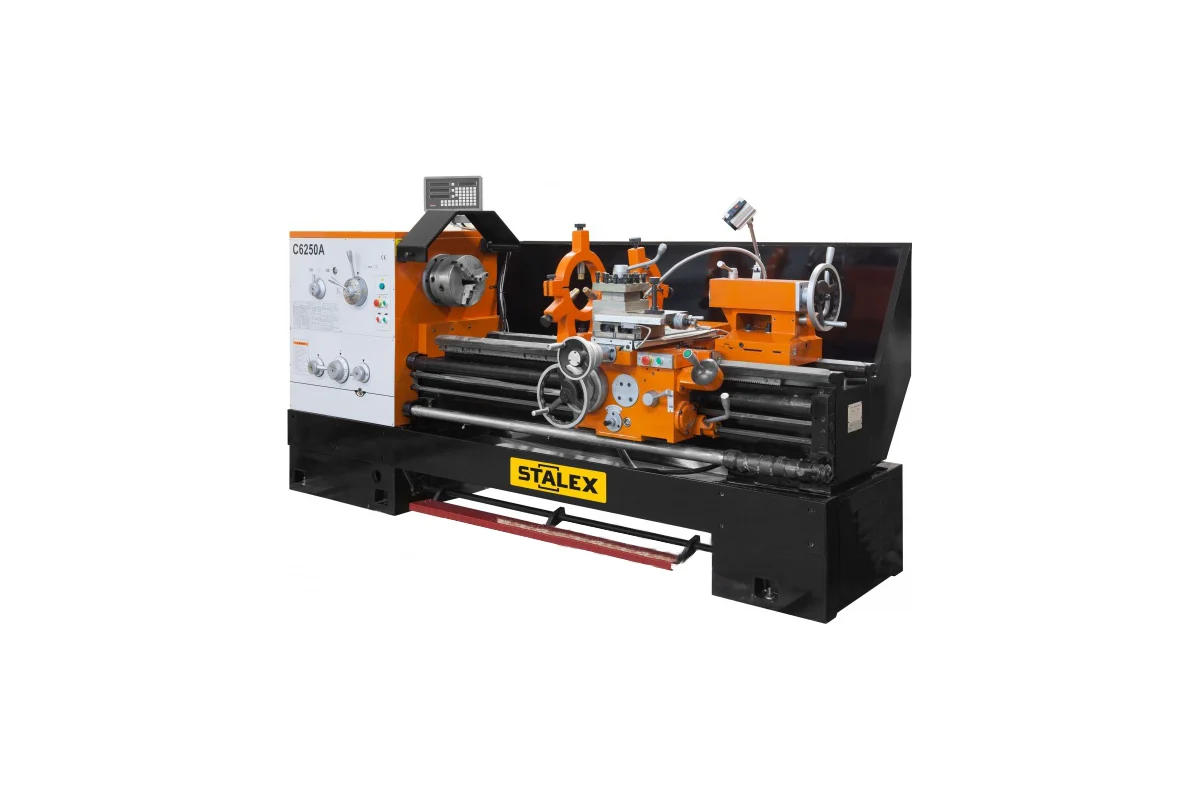

Токарно-винторезный станок Stalex C6250A/1000

Токарно-винторезный станок Stalex C6250A/1000 предназначен исключительно для профессионального использования в условиях производства различных металлических деталей и изделий. С помощью данного агрегата можно быстро и качественно осуществить снятие фасок, прорезание канавок, а также выполнить метрическую, дюймовую, модульную и питчевую резьбу в заготовках из металла или полимеров. Механизмы коробки передач работают в масляной ванне, что способствует существенному снижению их износа. Все конструктивные элементы станка отличаются высокой прочностью - это позволяет использовать его в условиях интенсивного производства. Для более точного позиционирования заготовки пиноль задней бабки и маховик имеют специальную шкалу.

Преимущества станка Stalex C6250A/1000

• Массивная литая станина из серого чугуна;
• Жесткая конструкция станка;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Крепление шпинделя D1-8 (DIN55029);
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Толчковый режим работы шпинделя;
• Задняя бабка с регулировкой смещения для обточки конусов;
• Максимальный диаметр вращения (съемный мостик) - 720 мм;
• Диаметр обточки над поперечным суппортом - 310 мм;
• Длина съемного мостика - 240 мм;
• Продольная подача - от 0.063 до 2.52 мм/об;
• Поперечная подача - от 0.027 до 1.07 мм/об;
• Дюймовая резьба, 26 - 28-2 TPI;
• Питчевая резьба, 24 - 56-4 DP;
• Модульная резьба, 18 - 0.5-7 MP;
• Максимальный размер инструмента - 25х25 мм;
• Ускорение перемещения продольного суппорта - 4.5 м/мин;
• Ускорение перемещения поперечного суппорта - 1.9 м/мин;
• Диаметр пиноли задней бабки - 75 мм;
• Расстояние между направляющими - 405 мм.

• Устройство цифровой индикации X POS DRO 3:

• Количество осей - 3;
• Цена деления - 0.005 мм;
• Количество знаков - 8;
• Быстродействие - 60 м/мин;
• Погрещность дискретности - ±1 знак;
• Напряжение питания - 93-250 В;
• Диапазон рабочих температур - от 0 до +40 0С;
• Диапазон температур хранения - от -20 до +70 0С.

Комплектация

• 3-х кулачковый патрон диаметр 250 мм с прямыми/обратными кулачками;
• 4-х позиционный резцедержатель с фиксатором;
• 4-х кулачковая планшайба с независимыми кулачками диаметр, 320 мм;
• Планшайба, 400 мм;
• Подвижный и неподвижный люнеты;
• Упорный центр МК-5;
• Переходная втулка МК-7/МК-5;
• Защитный экран патрона с концевым выключателем;
• УЦИ по трем осям;
• Вал управления с регулируемыми кулачками (откл.продольной подачи);
• Концевой упор продольного перемещения;
• Регулируемые опоры станины;
• Поддон для сбора стружки;
• Задняя защитная стенка;
• Ножной тормоз шпинделя с концевым выключателем;
• Система подвода СОЖ;
• Галогенная лампа местного освещения;
• Инструкция по эксплуатации и деталировка с сертификатом СЕ;
• Инструмент для обслуживания в инструментальном ящике;
• Упаковка.
