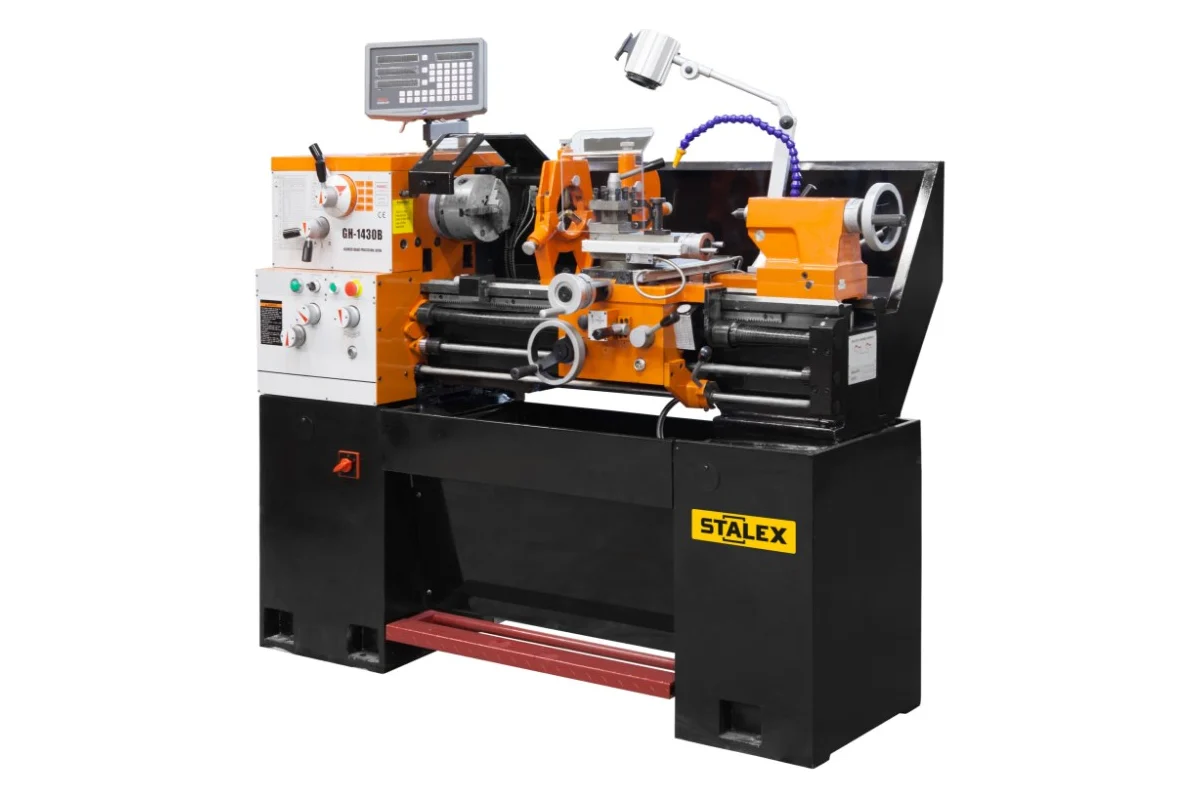

Токарно-винторезный станок Stalex GH-1430B

Токарно-винторезный станок Stalex GH-1430B используется для выполнения таких операций, как нарезание резьбы, обточка и сверление заготовок из металлов (как черных, так и цветных) и полимеров. Поверхность закаленных направляющих станины отшлифована для достижения наилучшего скольжения. Большой выбор скорости подачи обусловлен наличием качественной коробки передач (допускается продольная и поперечная подача в диапазоне 0,026-0,348 мм/об и 0,007-0,094 об/мин соответственно). Агрегат позволяет обтачивать детали диаметром 215 мм при размещении их над поперечным суппортом или диаметром 508 мм - над мостиком станины, который имеет съемную конструкцию. Максимальная длина заготовки составляет 750 мм. Зажим детали осуществляется при помощи трехкулачкового патрона диаметром 160 мм. Шпиндель относится к типу D4. Различный инструмент, размер хвостовика которого не превышает 16х16 мм, применяется в качестве оснастки. Устройство станка включает в себя емкость для охлаждающей жидкости объемом 15 л. Станина оборудования имеет ширину 187 мм. В стандартный комплект поставки включается устройство цифровой индикации X POS DRO 3 со следующими параметрами: 3 оси, цена деления - 0.005 мм, количество знаков - 8, быстродействие - 60 м/мин, погрешность дискретности - ±1 знак, оптимальное напряжение - 93-250В, температура работы/хранения - 0-40/-20-70 градусов.

Преимущества станка Stalex GH-1430B

• Ход поперечного суппорта - 162 мм;
• Ход верхнего суппорта - 89 мм;
• Метрическая резьба, 28 - 0,45-10 мм/об;
• Дюймовая резьба, 20 - 40-2.5 TPI;
• Диапазон зажима неподвижного люнета - 6-95 мм;
• Диапазон зажима подвижного люнета - 6-70 мм;
• Шаг ходового винта - 4 мм;
• Резервуар для СОЖ - 15 литров;
• Работа передач в масляной ванне;
• Реверсивное, толчковое вращение шпинделя;
• Беззазорная регулировка при помощи клиновых реек;
• Регулируемая задняя бабка для точения конусов;
• Встроенная система подвода СОЖ;
• Шкала на пиноли и маховике задней бабки;
• Шестерни изготовлены из высококачественной стали, отшлифованы и закалены.

Комплектация

• 3-х кулачковый патрон Ф160 мм;
• 4-х кулачковая планшайба Ф200 мм;
• Планшайба Ф300 мм;
• 4-х позиционный резцедержатель;
• Поддон для сбора стружки;
• Неподвижный и подвижный люнеты;
• Ножной тормоз;
• Лампа местного освещения;
• Система подвода СОЖ;
• Комплект сменных шестерен;
• 2 невращающихся центра МК-3;
• Переходник МК5/МК3;
• Продольный упор с точной регулировкой;
• Лимб для нарезания резьбы;
• Инструмент для обслуживания в инструментальном ящике;
• Масленка;
• Инструкция по эксплуатации на русском языке;
• Деталировка;
• Сертификат точности;
• Упаковка.
