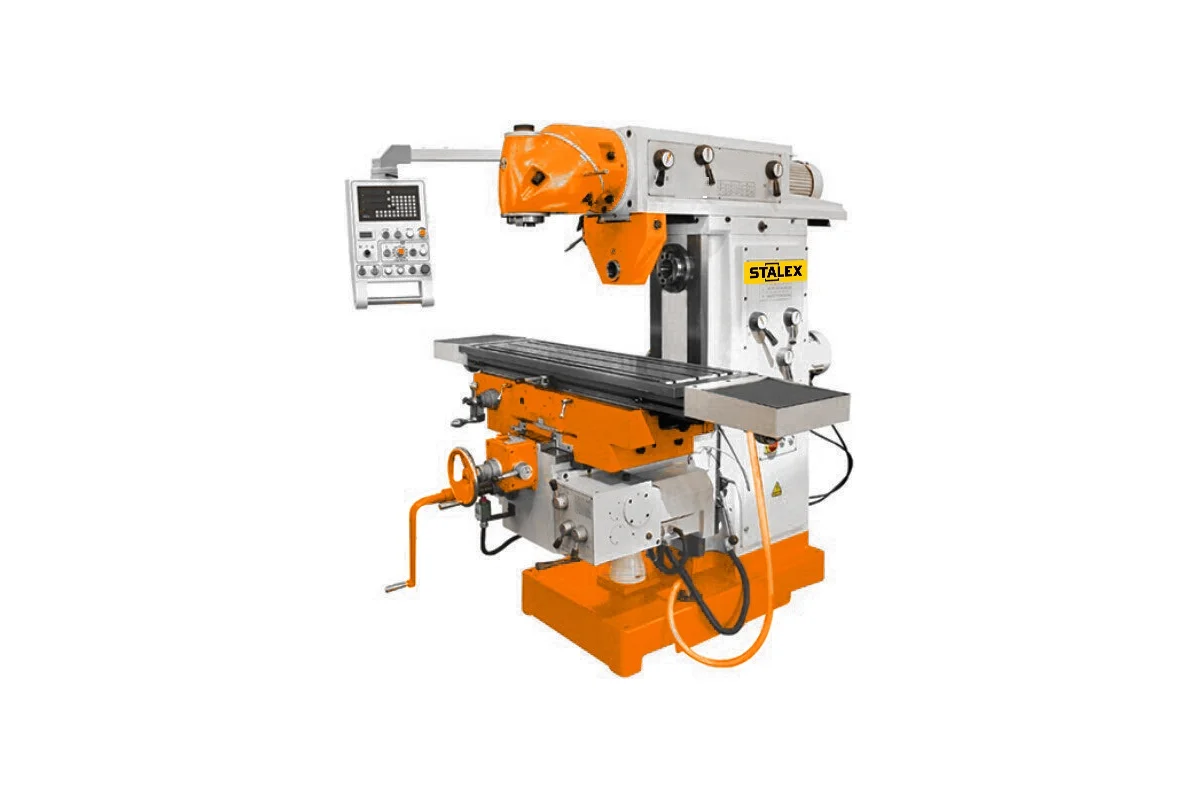

Широкоуниверсальный фрезерный станок с УЦИ, 380В Stalex X6436A/1

Широкоуниверсальный фрезерный станок с УЦИ, 380В Stalex X6436A/1 изготавливается в соответствии со стандартами СЕ. Агрегат уверенно справляется с тяжелыми нагрузками и рассчитан на эксплуатацию в условиях поточного производства. Подвод СОЖ в рабочую зону снижает скорость износа оснастки. Автоподача способствует удобству эксплуатации и безопасности оператора. Отличительной особенностью станка является широкий диапазон скорости вращения шпинделя - от 58 до 1800 об/мин. Расстояние от стола до вертикального и горизонтального шпинделя регулируется в диапазоне 170-570 мм и 30-400 мм соответственно. Поворот стола на 35 градусов в обе стороны расширяет возможности использования модели. Выдвижной хобот при необходимости перемещается на расстояние 500 мм. Агрегат оснащается главным двигателем мощностью 4 кВт, двигателем привода подач мощностью 1.8 кВт и двигателем СОЖ мощностью 0.9 кВт. Устойчивое основание способствует комфортной эксплуатации оборудования. Установка агрегата осуществляется на бетонный фундамент.

Преимущества станка Stalex X6436A/1

• Горизонтальный и вертикальный шпиндели;
• Высокая жесткость конструкции станка;
• Наклон вертикальной головки влево/вправо;
• Автоматическая подача и ускоренное перемещение стола (сервомоторы);
• Цифровая индикация перемещения по оси X, Y, Z;
• Встроенное устройство подвода СОЖ и поддон для сбора стружки№
• Лампа местного освещения;
• Поворотный по горизонтали стол ±35°;
• Централизованная система смазки фрезерного стола;
• Т-образные пазы - 3х14х95 мм;
• Перемещения стола X, Y - 1300х300 мм;
• Максимальная нагрузка стола - 400 кг;
• Внутренний посадочный конус шпинделя - ISO50;
• Частота вращения шпинделя (вертикальный/горизонтальный) - 58-1800 об/мин (H), 60-1800 об/мин (V);
• Расстояние торец шпинделя/стол - 170-570 мм;
• Расстояние от оси шпинделя до колонны - 230-650 мм;
• Ход консоли - 230-730 мм;
• Расстояния от оси горизонтального шпинделя до поверхности стола - 30-400 мм;
• Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота - 175 мм;
• Рабочие подачи X, Y, Z - (8) 25-800 мм/мин, (8) 25-800 мм/мин, (8) 8-267 мм/мин;
• Ускоренные подачи X, Y, Z - 1200/1200/400 мм/мин;
• Угол поворота поворотной головкой - 360°;
• Расстояние перемещения выдвижного хобота - 500 мм;
• Мощность электродвигателя главного привода - 4,0 кВт;
• Мощность эл. двигателя привода подач (серво) - 1,8 кВт;
• Крутящий момент двигателя подач - 11,5 Нм;
• Мощность электродвигателя системы СОЖ - 0,9 кВт.

Комплектация

• Цанговый патрон ISO50 с набором из 8 цанг (4-16мм);
• УЦИ по трем осям;
• Оправка для фрезерования ISO50/Ø27;
• Оправка для фрезерования ISO50/Ø32;
• Оправка для концевой фрезы ISO50/Ø32;
• Автоподача стола по осям X / Y;
• Машинные тиски 160 мм;
• Оправки для горизонтального фрезерования 2 шт.;
• Зажимная тяга M24 2 шт.;
• Система подвода СОЖ;
• Сервомоторы перемещения стола;
• Масляный поддон;
• Инструкция по эксплуатации;
• Инструмент для обслуживания;
• Панель нового образца с УЦИ;
• Упаковка.
