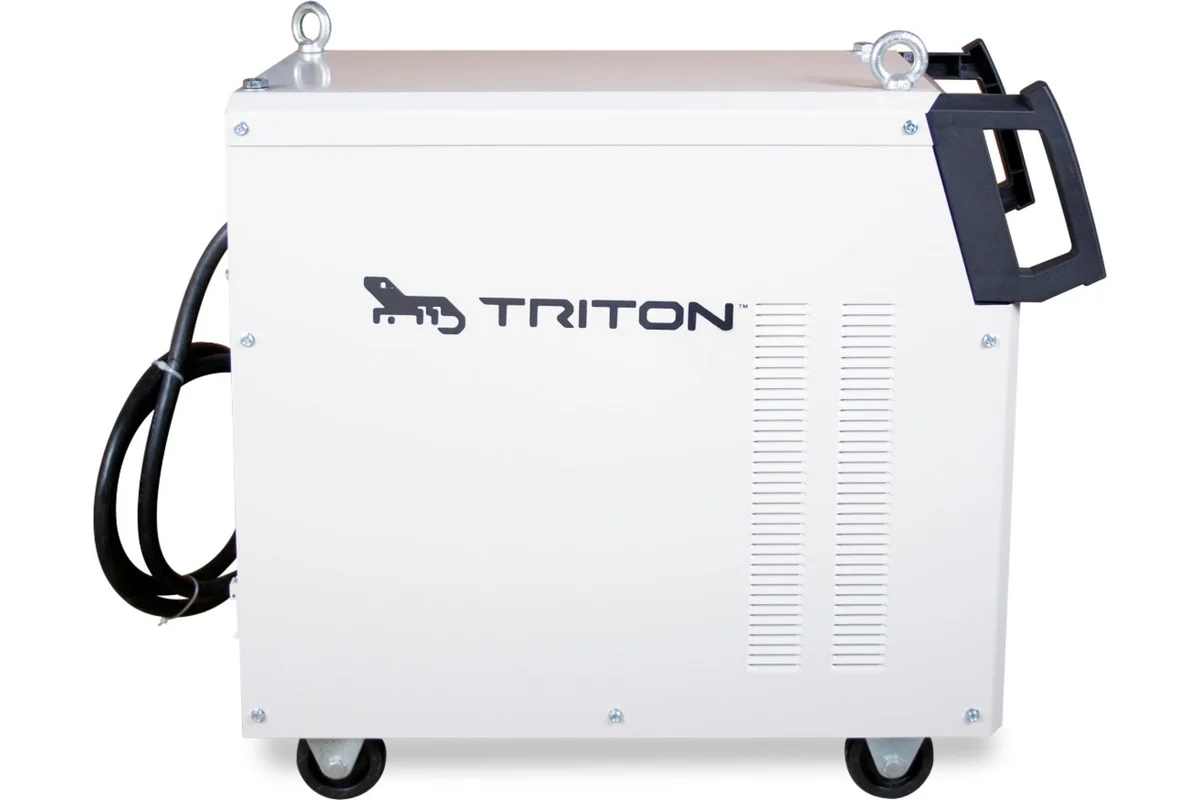

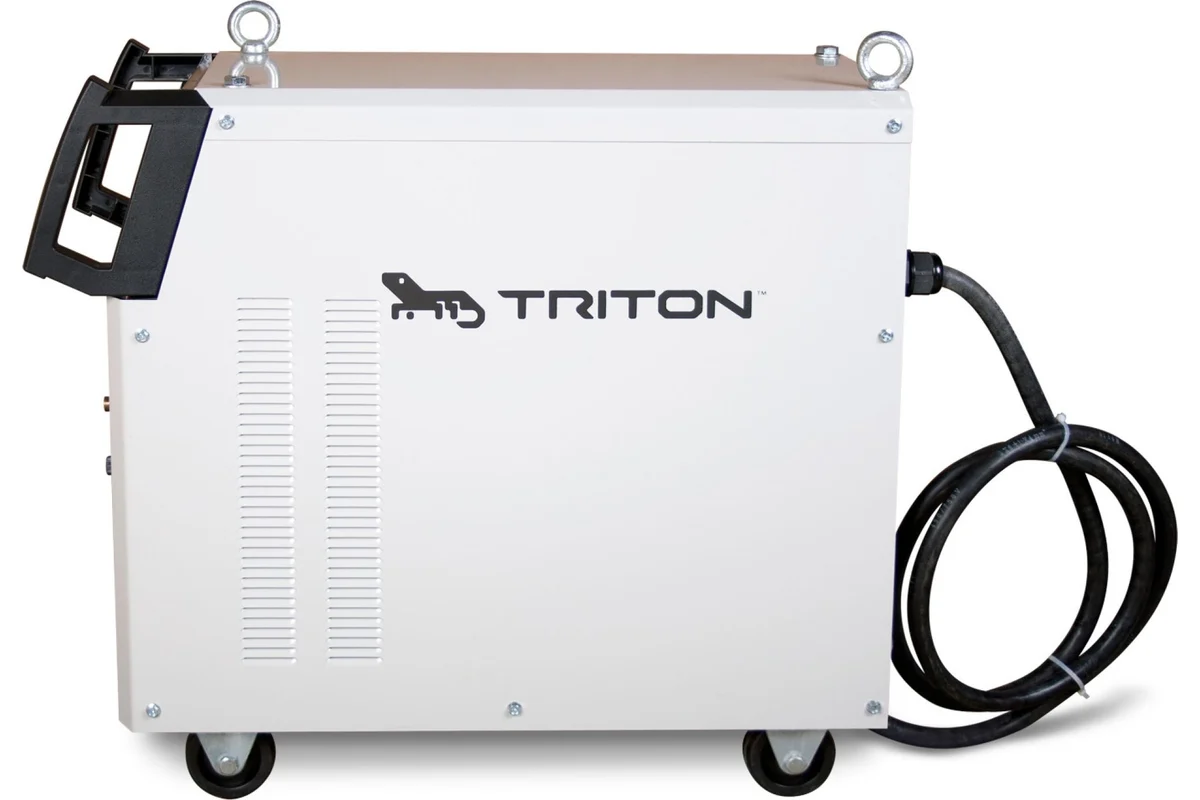

Аппарат плазменной резки с пневмоподжигом TRITON CUT 100 PN CNC TCT100PNCNC

Аппарат плазменной резки с пневмоподжигом TRITON CUT 100 PN CNC TCT100PNCNC построен на базе IGBT модулей. Это обеспечивает увеличенную мощность и позволяет значительно экономить энергию при резке сталей.

Понятная панель и минимальное количество элементов контроля существенно облегчает работу. Можно варить медь и алюминий. Основная сфера применения - черные металлы.

Благодаря прочному корпусу с зонами охлаждения инвертор способен эффективно работать в течение длительного времени.

Большое количество дополнительных функций и вспомогательных механизмов обеспечивает быстрый старт и стабильную работу устройства в любых условиях.

Преимущества Triton CUT 100 PN CNC TCT100PNCNC

• Встроенный делитель напряжения TRITON CUT 100 PN CNC TCT100PNCNC;
• Возможность использовать для автоматической резки с ЧПУ;
• Пневмоподжиг (отсутствие помех при работе с ЧПУ);
• Мягкое переключение Soft Switch;
• Современные IGBT модули SIEMENS;
• Функция POST GAS;
• Режимы 2Т/4Т;
• Максимальная толщина реза до 35 мм;
• Информативная панель управления с цифровым дисплеем;
• Питание от трехфазной сети 380 В;
• Транспортировочная тележка;
• Высокая стабильность дуги;
• Эффективная система охлаждения;
• Стандартные евро разъемы;
• Компактность и легкий вес;
• Защита от перегрева и перегрузки.
• Пневмоподжиг
  Благодаря специальной конструкции электрода внутри резака процесс возбуждения дуги происходит внутри самой горелки, а не между изделием и электродом. При этом в момент подачи воздуха электрод в резаке приподнимется, а при опускании будет замыкать цепь внутри плазматрона. В результате исключаются высокочастотные импульсы с высоковольтным напряжением в начале цикла розжига, которые могут делать наводку или помехи оборудованию с ЧПУ. Кроме этого, гарантируется высокая стабильность цикла реза, что позволяет эффективно обрабатывать изделия с толстым слоем ржавчины, краски и т.д. TRITON CUT 100 PN CNC можно использовать для портальной резки, а также в станках с ЧПУ.
• Встроенный выход на делитель напряжения
  Инвертор для воздушно-плазменной резки TRITON CUT 100 PN CNC отличается наличием наличием клемм выхода на делитель напряжения, что упрощает эксплуатацию аппарата в режиме автоматической резки с ЧПУ. По напряжению дуги электроника определяет, на какой высоте находится головка плазматрона от поверхности металла. Таким образом, ЧПУ автоматически регулирует высоту головки плазматрона в зависимости от заданных параметров.
• Возможность использования в ЧПУ
  Функциональный инвертор TRITON CUT 100 PN CNC разрабатывался специально для использования в станках ЧПУ или для ручной резки. Благодаря пневмоподжигу исключаются любые помехи при розжиге, которые влияют на электронику станка с ЧПУ. Кроме этого, встроенный выход на делитель напряжения гарантирует полный контроль за напряжением дуги в процессе всего цикла реза. В результате повышается производительность устройства и его функциональность, улучшается качество реза, снижается время, затраченное на доработку кромок. Инвертор TRITON CUT 100 PN CNC поддерживает работу с резаками разного типа для автоматический резки в станках с ЧПУ. При этом толщина обрабатываемого металла может варьироваться в диапазоне от 1 мм до 35 мм.
• Технология Soft Switch
  В модульной конструкции инвертора силовая часть представлена современными IGBT транзисторами фирмы SIEMENS, которые собраны по технологии Soft Switch. В процессе работы коммутация транзисторов происходит с небольшим сдвигом фаз, многократно снижая тепловые потери и нагрев IGBT модулей. В результате сокращаются резкие скачки тока в момент коммутации, увеличивается срок службы транзисторов. Благодаря наличию технологии Soft Switch повышается КПД аппарата, увеличивается стабильность воздушно-плазменной резки, уменьшается вероятность перегрева или пробоя. Кроме этого, снижаются требования к качеству трехфазной сети питания, что позволяет использовать инвертор в нестабильных сетях.
• Идеальный рез
  Для высококачественного реза инвертор использует высокотемпературную плазменную струю с высокой скоростью воздушного потока. Благодаря этому формируется чистый и ровный срез с идеальным качеством кромки, тем самым не только уменьшая время на доработку реза, но и увеличивая производительность цикла. Высокая скорость и узкая ширина реза позволяет избежать деформации изделия, а также сохранить ее первоначальные геометрические размеры. С помощью инвертора TRITON CUT 100 PN CNC возможно выполнить аккуратную и точную резку листового металла толщиной от 1 мм.
• Функция POST GAS
  Встроенная функция POST GAS применяется для эффективного охлаждения резака в конце цикла реза. По завершению цикла еще некоторое время будет подаваться газ до полного охлаждения резака, что увеличивает ресурс расходных материалов и сокращает производственные расходы.
• Режимы 2Т и 4Т
  Для ручного реза изделий больших объемов и протяженных резов, а также для автоматической резки в станках ЧПУ в инверторе TRITON CUT 100 PN CNC предусмотрен режим 4Т. В данном режиме процесс розжига дуги происходит кратковременным нажатием кнопки на горелке, далее дуга автоматически поддерживается инвертором. Для завершения цикла достаточно повторно нажать и отпустить кнопку резака, и дуга автоматически погаснет. Благодаря этому снижается нагрузка на руки оператора и повышается качество реза.
  Режим 2Т станет незаменим для фигурных и точных работ с небольшим объемом резки. Цикл реза будет продолжаться только при удержании нажатой кнопки на горелке. Для завершения цикла достаточно отпустить кнопку на резаке, и дуга автоматически погаснет. В результате повышается точность и качество реза, уменьшается необходимость доработки кромки.
• Высокая производительность
  Продуманная конструкция инвертора, технология Soft Switc» и улучшенная система охлаждения гарантирует высокий показатель КПД и ПВ. При максимальной установке тока 100 А продолжительность включения аппарата достигает 60 %. Благодаря этому инвертор станет незаменим для высоких интенсивных нагрузок с высокой продолжительностью включения.
• Увеличенный ресурс расходных материалов
  Благодаря наличию влаго- и маслоотделителя в инверторе TRITON CUT 100 PN CNC на выходе горелки формируется сжатый воздух высокого качества, повышая тем самым срок службы электрода и сопел. В результате при помощи одного комплекта расходных материалов можно выполнить более 3000 проколов и пройти свыше 600 м качественного реза. Стоит отметить, что для резака TRITON CUT 100 PN CNC можно использовать расходники Hypertherm 1250.

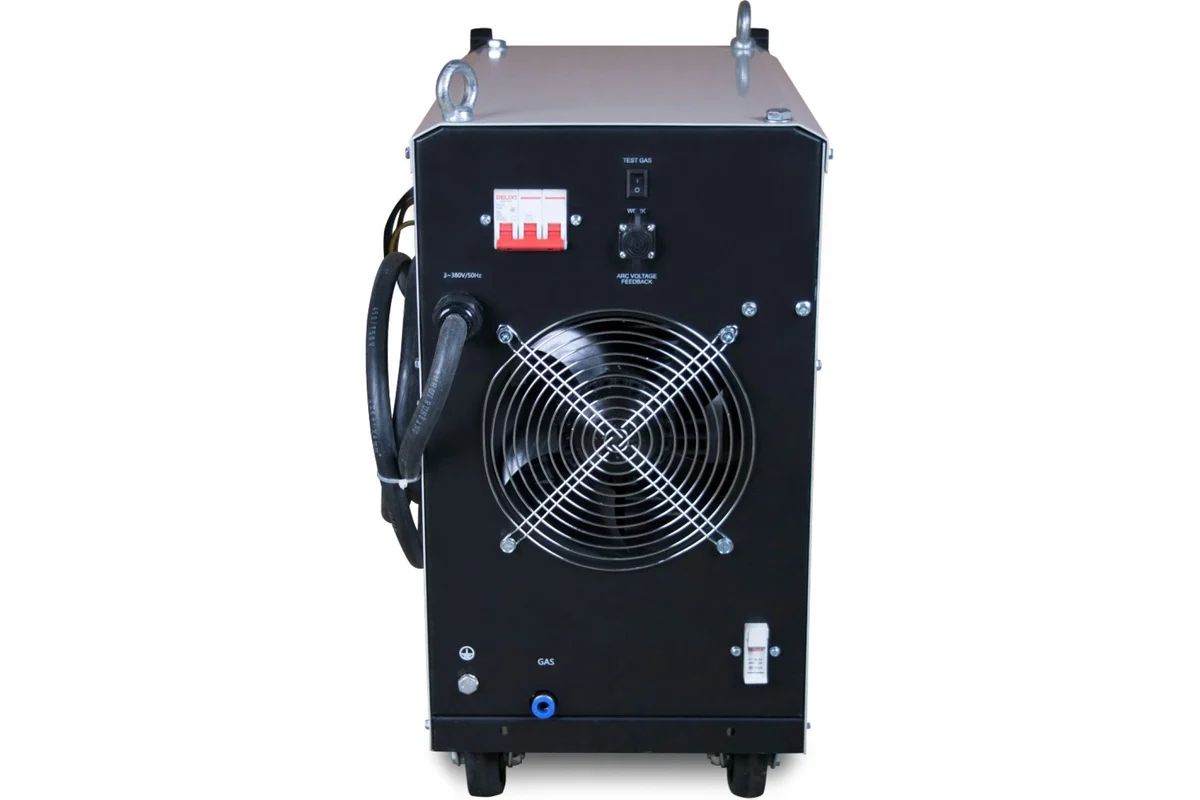

• Эффективная система охлаждения
  Наличие в задней части корпуса большого вентилятора, воздухоотводящих отверстий в боковых и передней панелях аппарата гарантирует эффективное охлаждение инвертора при разных режимах нагрузки. За производительность вентилятора отвечает интеллектуальная система управления, которая автоматически регулирует скорость вращения в зависимости от условий эксплуатации и внутренней температуры основного блока. Стоит отметить, что охлаждающий воздух циркулирует по изолированным каналам, избегая прямой контакт с электронными компонентами. В результате повышается надежность устройства, исключается попадание влаги и пыли на силовые IGBT модули и другую электронику. TRITON CUT 100 PN CNC станет незаменим для высококачественной резки изделий больших объемов в сложных производственных условиях, где предъявляются высокие требования к производительности и качеству реза.

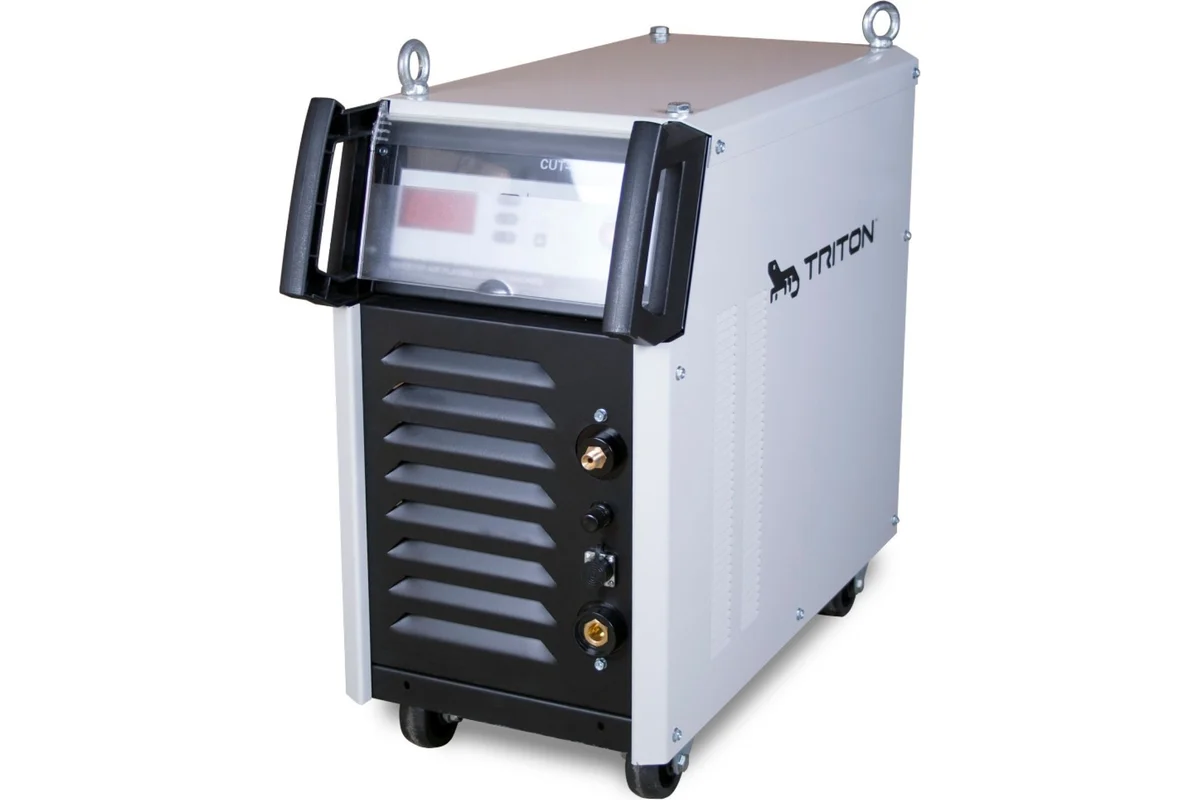

• Информативная панель управления
  С помощью эргономичной панели управления с цифровым дисплеем и удобными регуляторами процесс настройки инвертора не займет много времени. Специальные кнопки для выбора режима 2Т/4Т, световые индикаторы позволяют быстро выбрать нужный режим, а также визуально следить за состоянием инвертора в процессе работы.
• Высокая ремонтопригодность
  Благодаря модульной конструкции аппарата в случае выхода отдельного модуля из строя, не потребуется заменять всю плату, достаточно заменить неисправный блок. В результате значительно сокращаются финансовые затраты и достигается высокая ремонтопригодность аппарата.
• Изоляция силовых элементов
  Все платы управления и силовые платы покрыты двойным слоем специального лака. Он предохраняет электронные компоненты от короткого замыкания при конденсации влаги (например, если аппарат перемещен с холодного воздуха в теплое помещение) или от попадания металлической пыли или стружек.
  Монтажные ножки силовых транзисторов покрыты термостойким силиконом, что исключает пробой и выход из строя силовой части аппарата.
  Боковые стенки корпуса дополнительно покрыты диэлектриком. Таким образом, при случайном ударе крышка корпуса не закоротит силовые элементы.
• Надежность
  На панели управления аппарата предусмотрены световые индикаторы, которые в случае срабатывания защиты перегрева, перегрузки или короткого замыкания проинформируют о наличии неисправности. Встроенная защита автоматически обесточит устройство при возникновении предаварийной ситуации. Таким образом, повышается надежность и срок службы инвертора, а также исключается преждевременный выход аппарата из строя.
• Давление и расход сжатого воздуха
  Для стабильной и продолжительной работы инвертора давление сжатого воздуха на входе должно быть не менее 6-7 атмосфер. В зависимости от толщины изделия и величины тока рабочее давление может варьироваться на выходе из резака от 2 до 6 атмосфер.
  Даже при максимальной нагрузке расход сжатого воздуха не будет превышать 300 л/мин. Величина среднего расхода в зависимости от настроек аппарата, диаметра наконечника и типа используемой горелки может варьироваться от 250 до 300 л/мин.
• Стандартные разъемы
  Благодаря удобно расположенным разъемам для присоединения резака и воздушных шлангов процесс подключения не займет много времени. Стоит отметить, что в инверторе TRITON CUT 100 PN CNC применяются евро разъемы стандартного типа, которые позволяют подключать резаки от других производителей, увеличивая тем самым производительность и функциональность устройства.
• Питание
  Встроенная система стабилизации инвертора поддерживает питание от нестабильных трехфазных сетей с возможными просадками или скачками в диапазоне ±15 %. Кроме этого, аппарат можно запитать от автономных генераторов мощностью не менее 14,1 кВа. Таким образом, инвертор можно применять для работ на удаленных объектах, где отсутствует подвод питания.
• Транспортировка
  Несмотря на солидную мощность и функциональность, аппарат отличается компактными габаритами. Для транспортировки инвертора по горизонтальной поверхности предусмотрено четыре ролика поворотного типа в нижней части аппарата. С помощью надежных рым-болтов устройство можно транспортировать с помощью тали или тельфером, что упрощает процесс эксплуатации.

Комплектация

• Инвертор воздушно-плазменной резки — 1 шт.;
• Кабель питания;
• Цанги для подключения воздушных шлангов;

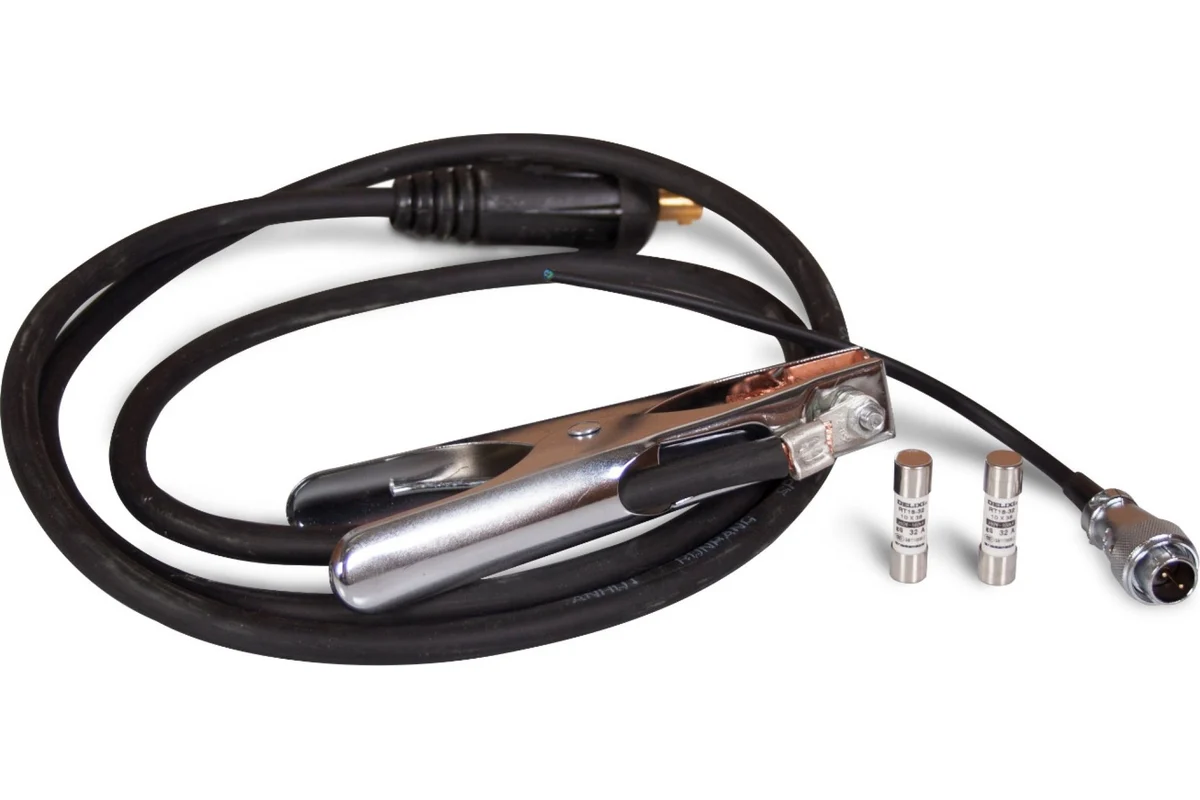

• Кабель для массы с мощным зажимом;
• Регулятор давления с встроенным манометром и масло- и влагоотделителем;
• Гарантийный талон и руководство пользователя.

Плазмотрон необходимо приобретать отдельно
